回轉支承選型計算方法
發布時間：2021/4/9 9:25:18
閱讀：

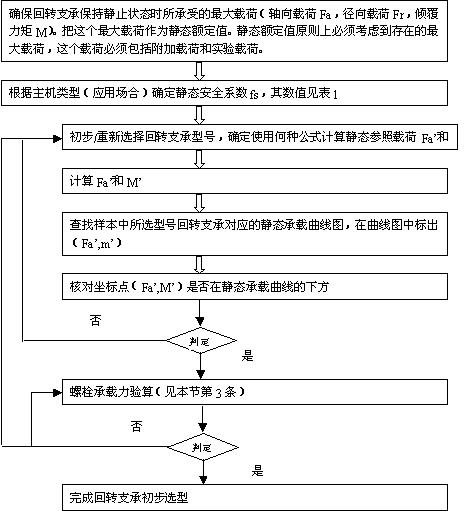

靜態選型 1 ）選型計算流程圖
2 ）靜態參照載荷 Fa' 和 M' 的計算方法： ·單排四點接觸球式： 單排四點接觸球式回轉支承的選型計算分別按承載角 45 ° 和 60 °兩種情況進行。 I、a=45° II、a=60° Fa'=(1.225*Fa+2.676*Fr)*fs Fa'=(Fa+5.046*Fr)*fs M'=1.225*M*fs M'=M*fs 然后在曲線圖上找出以上二點，其中一點在曲線以下即可。 ·單排交叉滾柱式 Fa'=(Fa+2.05Fr)*fs M'=M*fs ·雙排異徑球式 對于雙排異徑球式回轉支承選型計算，但 Fr ≦ 10%Fa 時， Fr 忽略不計。當 Fr ≧ 10%Fa 時，必須考慮軌道內側壓力角的變化，其計算請與我們聯系。 Fa'=Fa*fs M'=M*fs ·三排滾柱式 三排滾柱式回轉支承選型時，僅對軸向滾道負荷和傾覆力矩的作用進行計算。 Fa'=Fa*fs M'=M*fs ·動態選型 對于連續運轉、高速回轉和其它對回轉支承的壽命有具體要求的應用場合，請與我公司聯系。 ·螺栓承載力驗算： ·把回轉支承所承受的******載荷（沒有乘靜態安全系數 fs ）作為選擇螺栓的載荷。 ·查對載荷是否在所需等級螺栓極限負荷曲線以下； ·若螺栓承載能力不夠，可重新選擇回轉支承，或與我公司聯系。 ·選型計算距離 - 門坐式起重機（抓斗）
|
注： fl 為動態安全系數，他必須結合動態承載曲線使用（動態承載曲線不包含次樣本中）。它來源于經驗和實驗。是基于******工作載荷情況下的一個參照值。采用承載能力曲線選型時，******負荷的計算方法推薦如下：

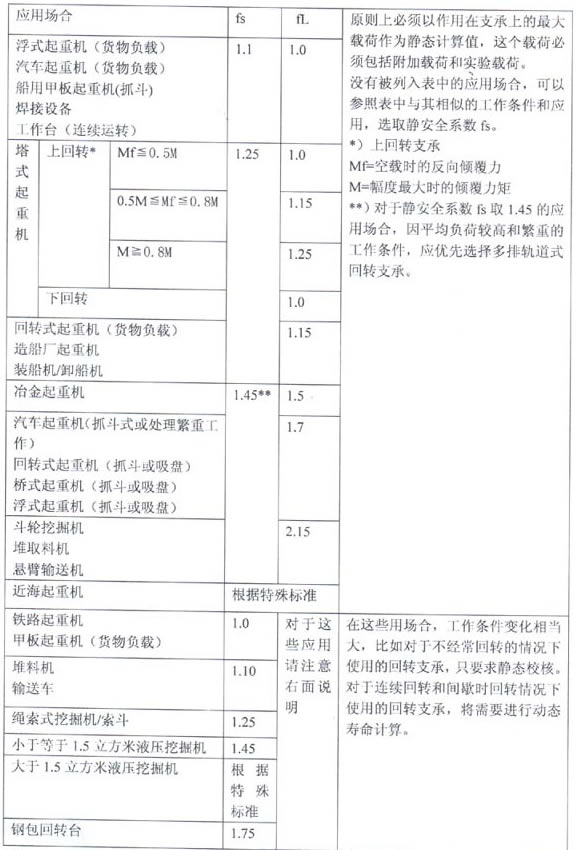

在選擇回轉支承之前，首先確定對該主機應考慮的靜安全系數 fs ，可由表 1 查得。

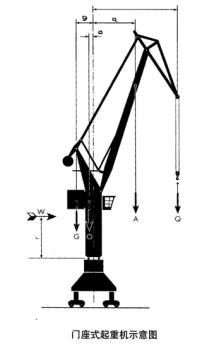

門坐式起重機（抓斗）： fs=1.45
已知******靜載荷出現在幅度******時，其載荷計算公式如下：
·計八級風力的******工作載荷
軸向力 Fa=Q+A+O+G
傾覆力矩： M=Q*lmax+A*amax+W*r-O*o-G*g
2) 不計風力，考慮 25% 實驗負荷的載荷
軸向力： Fa=1.25Q+A+O+G
傾覆力： M=1.25Q*lmax+A*amax-O*o-G*g
例：已知一抓斗港口吊******幅度時的工作負荷和幅值為：
Q=260KN lmax=23m
A=75KN amax=11m
O=450KN o=0.75m
G=900KN g=3m
W=27KN r=6.5m
·八級風力時的******工作載荷：
Fa=Q+A+O+G=260+75+450+900=1685KN
M=Q*lmax+A*amax+W*r-O*o-G*g=260*23+75*11+27*6.5-450*0.75-900*3=3943KNm
2) 不計風力，考慮 25% 試驗負載時的******工作載荷
Fa=1.25Q+A+O+G=325+75+450+900=1750KN
M=1.25Q*lmax+A*amax-O*o-G*g=325*23+75*11-45*0.75-900*3=5566.3KNm
·不計風力時******工作載荷
Fa=1685KN
M=Q*lmax+A*amax-O*o-G*g=260*23+75*11-450*0.75-900*3=3767.5KNm
選用符合情況 2 作為靜態計算的工作載荷。
回轉支承靜態參照載荷為：
Fa'=1750KN*1.45=2537.5KN
M'=5566.3KNm*1.45=8071.1KNm
而螺栓的計算載荷為：
Fa=1750KN
M=5566.3KNM
按上述計算結果，在承載能力曲線中選擇，可確定選用 13*.45.2000.002 回轉支承。

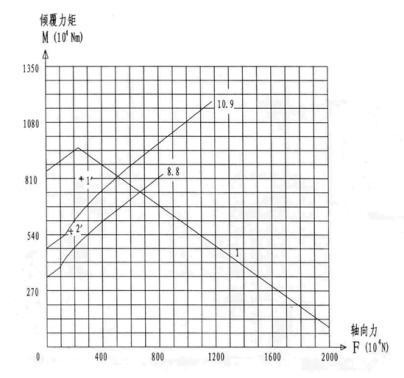

l 線為靜態承載能力曲線
8.8 、 10.9 為螺栓承載曲線
1'- 靜態載荷點
2'- 螺栓載荷點
1' 點再滾道靜態承載曲線 1 下方，因此滿足要求
2' 點在 10.9 級螺栓承載曲線下方，因此選擇 0.9 級螺栓可以滿足要求。
